Série de transformadores imersos em óleo

Série de transformadores imersos em óleo/h6>

S(Z)9, S(Z)11, S(Z) 9-M, S(Z) 11-M, SH (B) 15 série de transformadores imersos em óleo com a tensão de 35kV e abaixo, fabricados por nós, são produtos de nova geração de economia de energia e são amplamente aplicados no sistema de energia na linha de 35kV e abaixo, e usados para transmissão de energia, transformação, distribuição, usina, potência, iluminação e subestação pré-fabricada HV / LV.


Reserve este produto para sí




Inovações do produto

  • Folha de papelão ondulado ou placa tanque de óleo do radiador, aparência bonita.
  • Nova estrutura de placa de suporte, resolvendo o problema de “suspensão” do corpo.
  • O óleo do transformador não entra em contato com o ar, portanto, o teste de amostra de óleo regular (tipo de vedação) não é necessário.
  • Equipada com porcas auto-travantes, estrutura central não suspensa, fechamento do corpo e do tanque de óleo; pode suportar a vibração e a junção do movimento.
  • O papelão corrugado não só possui função de resfriamento, mas também tem função de “respiração”. Sua elasticidade pode compensar a alteração do volume de óleo causada pela mudança de temperatura.
  • Nenhum óleo precisa ser trocado na vida útil normal, melhorando a segurança e a confiabilidade da operação da rede elétrica.

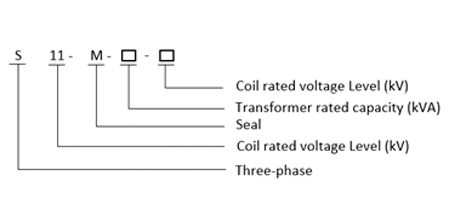

    • Significado do modelo


    S11-M-30-1600/10 Transformador de Distribuição Trifásico Two-Winding Off-Circuit-Tap-changing

    Capacidade nominal (kVA) Combinação de tensão
    Alta pressão (kV)     		Alta Tensão Baixa Tensão (kV) Símbolos de conexão Perdas em circuito aberto (W) Perdas em carga (W) Corrente de circuito aberto (%) Impedância de curto circuito (%) Calibre (S) Tamanho (s)
    Comprimento* largura* altura
    30 100 600 2.1 4 400x400 780x435x895
    50 130 870 2 4 400x400 885x480x945
    63 150 1040 1.9 4 440x440 850x235x980
    80 180 1250 1.8 4 400x400 865x565x1005
    100 200 1500 1.6 4 400x400 890x615x1060
    120 240 1800 1.5 4 400x400 910x670x1065
    160 290 2200 1.4 4 550x550 890x685x1120
    200 6/6.3/10/10.5/11 ±2x2.5% 0.4 Yyn0 330 2600 1.3 4 550x550 1190x670x1120
    250 Dyn11 400 3050 1.2 4 550x550 1280x780x1180
    315 480 3650 1.1 4 550x550 1270x690x1230
    400 570 4300 1 4 550x550 1370x760x1300
    500 680 5100 1 4 660x660 1450x810x1395
    630 810 6200 0.9 4.5 660x850 1640x950x1360
    800 980 7500 0.8 4.5 660x660 1680x970x1575
    1000 1150 10300 0.7 4.5 820x820 1810x1100x1570
    1250 1360 12000 0.6 4.5 820x820 1890x1160x1640
    1600 1640 14500 0.6 4.5 820x820 1970x1220x1720

    S11-50-3150/35 Transformador trifásico de distribuição Two-Winding Off-Circuit- Tap-changing

    Capacidade nominal (kVA) Combinação de tensão
    Alta pressão (kV)     		Alta Tensão Baixa Tensão (kV) Símbolos de conexão Perdas em circuito aberto (W) Perdas em carga (W) Corrente de circuito aberto (%) Impedância de curto circuito (%) Calibre (S) Tamanho (s)
    Comprimento* largura* altura
    50 170 1150 1.4 660x660 990x570x1250
    100 240 1910 1.3 660x660 1040x590x1330
    200 340 3150 1.05 660x660 1260x680x1570
    250 400 3740 0.95 660x660 1350x730x1600
    400 580 5440 0.95 660x660 1510x800x1700
    500 680 6550 0.9 820x820 1580x890x1790
    630 35 38.5 ±5%0.4 Yyn0 810 7820 0.9 0.65 820x820 1660x960x1860
    800 970 9350 0.85 820x820 1890x1130x2160
    1000 1160 11480 0.8 820x820 2150x1320x2280
    1250 1370 13860 0.75 1070x1070 2250x1780x2520
    1600 1660 16580 0.7 1070x1070 2320x1810x2700
    2000 2030 18280 0.7 1070x1070 2430x1980x2810
    2500 2450 19550 0.7 1070x1070 2520x2280x2940
    3150 3010 22950 0.65 1070x1070 2650x2460x3150
